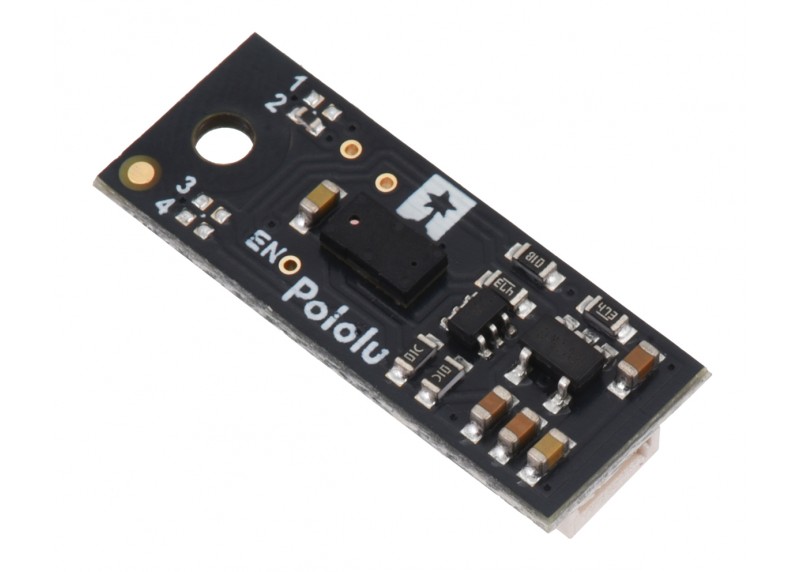

Sensor de distancia por pulsos con conector (100 cm)

Este sensor emite una luz láser ultravioleta (lidar) y, por lo tanto, invisible al ojo humano, y es capaz de medir distancias de hasta 100 centímetros. Para poder medir la distancia, produce pulsos de ancho variable muy similares a los usados en servos.

Dispone de una única salida digital que se activa (nivel bajo) al detectar un objeto cuando está dentro del rango; de lo contrario, se activa (nivel alto). Es muy similar a un final de carrera, pero sin tener partes mecánicas ni desgaste.

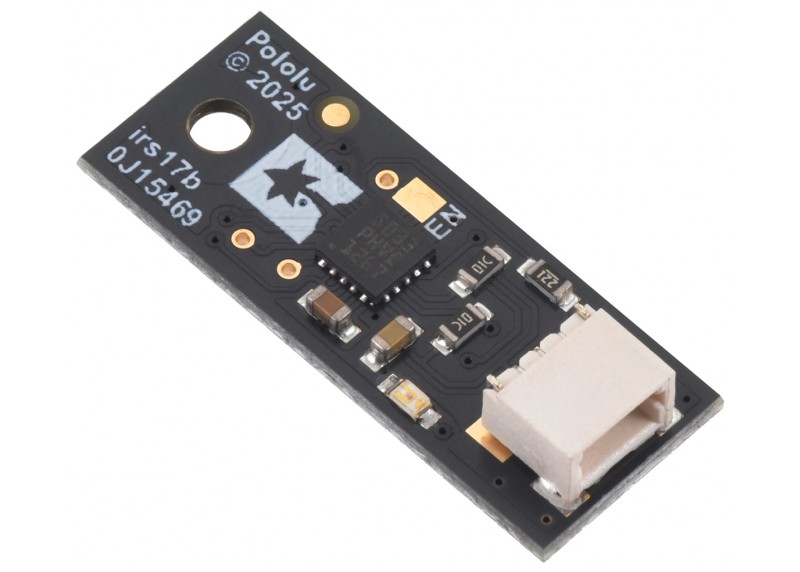

Funciona con un rango de voltaje de entrada de 3,0 V a 5,5 V e incorpora un conector JST SH de 3 pines de entrada lateral compatible con nuestros cables JST SH de 3 pines.

El funcionamiento es de tipo LIDAR, lo que significa que internamente el sensor mide el tiempo que tarda la luz en ser emitida, reflectada por un objeto y volver. Todo esto con una impresionante resolución de 1mm.

La distancia máxima de detección es de 100 cm pero depende en gran medida de las condiciones de iluminación, así como la cantidad de luz que es capaz de reflejar el objeto. El sensor pierde precisión para distancias inferiores a 1mm, por lo tanto, puedes considerar esa su distancia mínima de funcionamiento.

Es compatible con Arduino y Micro:Bit y cualquier microcontrolador.

No incluye el cable de conexión, pero si lo necesitas, lo tienes aquí.

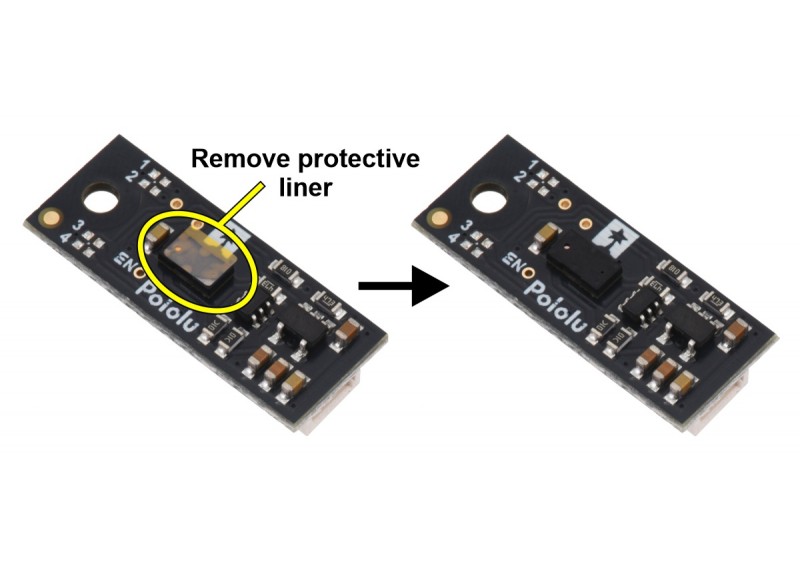

NOTA: El sensor puede venir con un film protector sobre el encapsulado. Ese protector debe quitarse con cuidado para garantizar su óptimo funcionamiento.

Características:

• Voltaje de funcionamiento: 3,0 V a 5,5 V
• Consumo de corriente: 30 mA (típico) cuando está activado, 0,4 mA cuando está desactivado
• Alcance máximo: 100 cm (4″)
• Alcance mínimo: < 1 mm
• Frecuencia de actualización mínima: 142 Hz (periodo de 7 ms)
• Campo de visión (FOV): 10° típico; puede variar según la reflectancia del objeto y las condiciones ambientales.
• Emisor: VCSEL (láser de emisión superficial de cavidad vertical) de clase 1, invisible y seguro para la vista, de 940 nm
• Tipo de salida: señal digital (baja al detectar un objeto, alta en caso contrario)

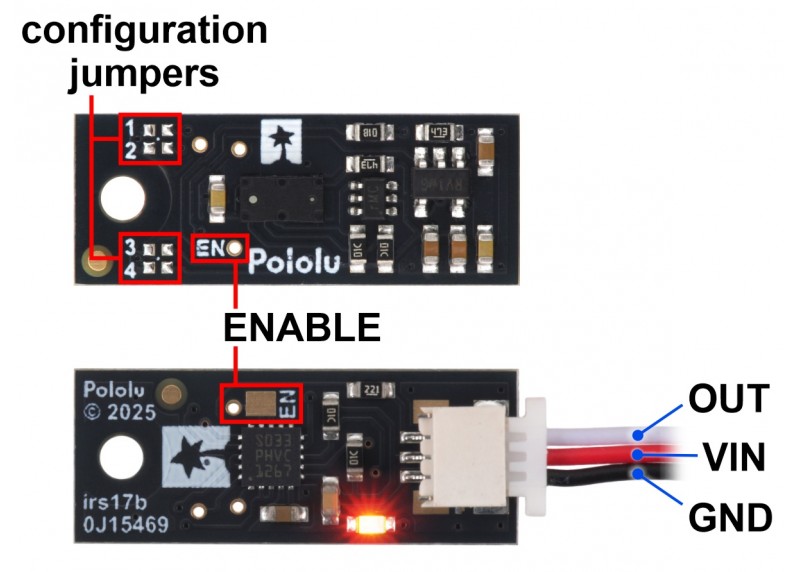

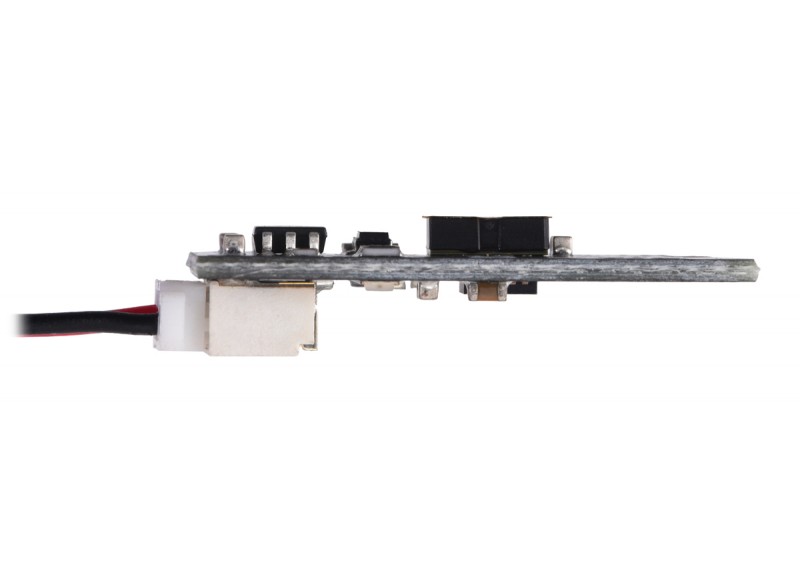

• Conector: JST SH macho de 3 pines de entrada lateral, compatible con nuestros cables JST SH de 3 pines

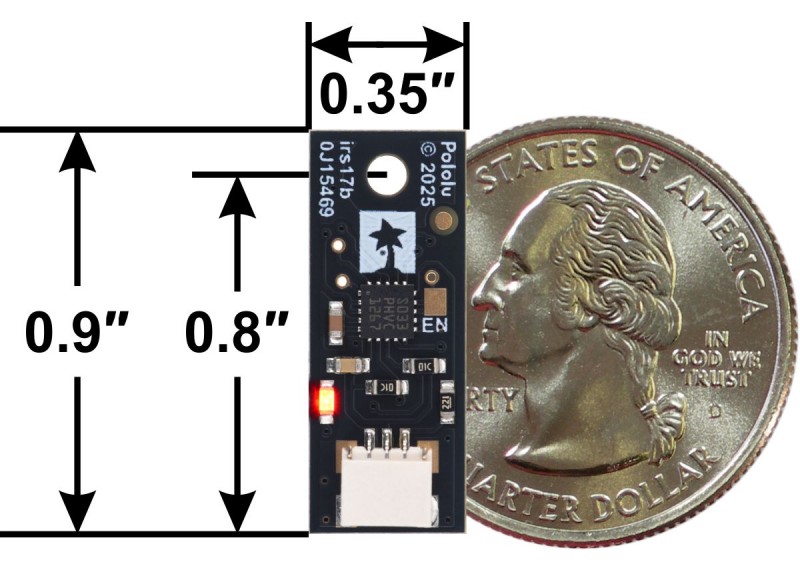

• Dimensiones: 22,9 × 8,9 × 5,2 mm
• Peso: 0,5 gramos

Documentación:

• Modelo 3D (STEP)
• Dimensiones
