Kit LoRa radio Sx1276 con antena - 433 MHz
Kit de dos módulos LoRa con antena externa compatible con Arduino

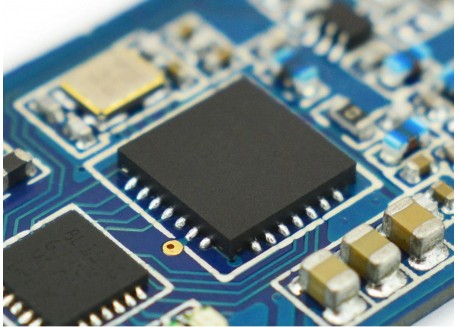

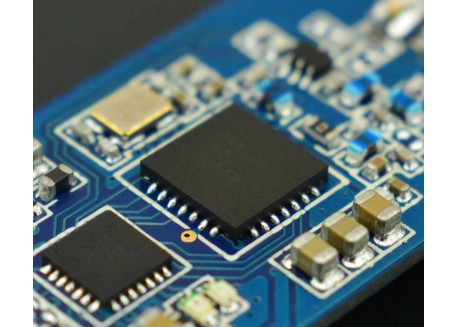

El módulo de radio LoRa es un tipo de radio módem para transmitir datos a baja velocidad pero de largo alcance basado en Sx1276 de Semtech. Puede alcanzar varios kilómetros de distancia. Es un módulo transceptor de bajo consumo diseñado para operar en las bandas sin licencia ISM (Industrial Scientific Medical) y LPRD. La modulación / demodulación del espectro de frecuencia, la operación multicanal, la alta eficiencia de ancho de banda y el rendimiento antibloqueo hacen que los módulos LoRa sean fáciles de utilizar para crear enlaces inalámbricos robustos y confiables.
Cada móudlo puede funcionar en dos modos diferentes: modo estándar y modo de red estrella. En el modo estándar, actúa como un módem de radio de datos transparente que se comunica con el host en el formato de datos preestablecido sin necesidad de codificación / descodificación. En el modo de red, un módulo se configurará para el nodo central y otros módulos se establecerán en módulos de nodo. La comunicación entre el módulo central y el módulo de nodo es bidireccional, pero los módulos de nodo no pueden comunicarse entre sí. Ten en cuenta que el módulo Sx1276 no es compatible con LoRaWAN. Por lo tanto, la característica de red en estrella de este módulo se usa con protocolo propio.

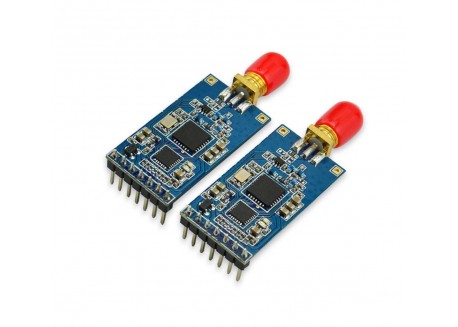

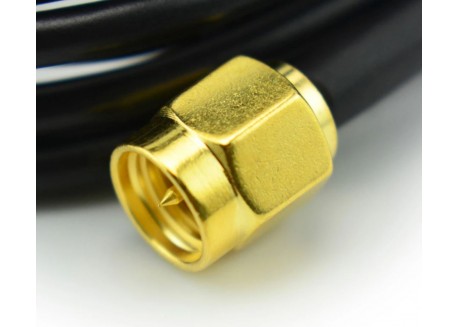

El kit incluye dos módulos LoRa Sx1276 y dos antenas 433 Mhz con conexión SMA.
Características:
- LoRa Frequency Spectrum
- Frecuencia: 433/490Mhz ISM
- Sensibilidad de recepción: -137 dBm
- Salida: 20 dBm Max.
- Serial port wake-up
- Wireless wake-up
- Star networking ability
- Alimentación: 3.4 a 5.5V
- Frecuencia de funcionamiento: 433MHz
- Modulación: LoRa spread spectrum
- Consumo en emisión: ≤120mA
- Consumo en recepción: ≤15.2mA
- Consumo en modo Sleep: ≤ 3.9uA
- Sleep configurable: 2S, 4S, 6S, 8S, 10S
- Breathing time: optional 2ms, 4ms, 8ms, 16ms, 32ms, 64ms
- Tiempo Wake-up: inmediato
- Interfaz de comunicación: TTL serial
- Baud rate: 1200 a 57600, 9600bps (por defecto)
- Puerto: 8E1,8O1,8N1
- Temepratura de funcionamiento: -40 ° C a + 80 ° C
- Dimensiones: 34.2 x 18.4 mm
Documentación:
- Datasheet Sx1276
- Tutorial Instructables (gracias Samuel!)
Comprar Kit LoRa radio Sx1276 con antena - 433 MHz de DFRobot TEL0116
Estos es lo que opinan algunos cliente que han comprado este producto.Valoración media: 5 de 5 valoraciones en total
Muy buen producto. Sirve para aprender como funcionan las antenas y la electrónica. Lo estoy usando para aprender en la carrera y hacer el proyecto fin de grado.
Funciona perfectamente.
Importante conectar el pin EN a GND (en ambos módulos).
No funciona pinchar directamente el módulo en un adaptador USB TTL. Hay que respetar el conexionado que se indica en el manual de Samuel (¡Gracias!).
Esto es una pasada. Comprovado 500 m sin visibilidad (paredes, àrboles...). Supera muros de piedra de 50 cm con facilidad. Permite configurar redes estrella independientes (comprovado). Configuración fácil con un conversor de sèrie-usb. Se pasan los datos al rx, tx y listo. Mucho juego.
Ha costado hacerlos funcionar por la confusión que había de usarlos como módulos LoRa SPI pero una vez visto que simplemente hay que conectarlos a un puerto UART son muy sencillos de usar.
Ahora solo falta comprobar la distancia máxima de transmisión.
Otros 13 productos en la misma categoría:
He podido transmitir tramas cada 5 segundos de 2 Mb a una distancia de 4 km con visión directa sin problema. Dentro de los 433 MHz, puedes configurar 433,xx MHz. Me ha resultado útil para diferenciar una conexión P2P de otra.
